某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲。控制电路电源电压U1=12伏，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表。工作电路包

1.

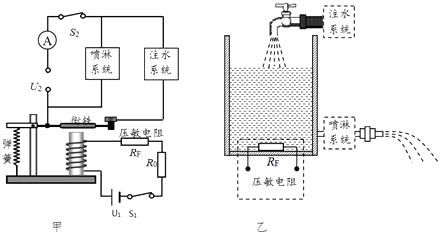

某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲。控制电路电源电压U1=12伏，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表。工作电路包括注水系统和喷淋系统，其电源电压U2=220伏；圆柱体水箱底面积S=0.4米2。当水箱内的水位上升到2米时，通过电磁铁线圈的电流Ia=0.1安，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1=1安；当水位下降到1米时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2=2安。

水位（米）

0.25

0.50

0.75

1.00

1.25

1.50

1.75

2.00

2.25

压敏电阻RF阻值（欧）

300

200

125

90

70

65

62

60

59

（1） 当水箱内水位达到2米时，控制电路中压敏电阻RF的功率为瓦。

（2） 当水箱内水位下降到1米时，通过电磁铁线圈的电流Ib为多少安？

（3） 已知喷淋系统一直给草坪喷水，每秒钟喷水恒为0.001米3；注水系统工作时，每秒钟给水箱注水恒为0.005米3。求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能。
