如图甲所示是一款电火锅，图乙是其简化电路图。通过控制挡位开关S1、S2可以获得由低到高即保温、低温、中温、高温四档加热功率。已知电热丝R1=44Ω、R2=88Ω

题型：计算题 难度：0.65 引用次数：337 题号：11112719

如图甲所示是一款电火锅，图乙是其简化电路图。通过控制挡位开关S1、S2可以获得由低到高即保温、低温、中温、高温四档加热功率。已知电热丝R1=44Ω、R2=88Ω。（c水=4.2×103J/kg•℃）求：
(1)保温档时电路中的电流；
(2)高温档时电路的功率；
(3)当开关S1断开，S2与触点1接通时，220V电火锅将2kg水加热升高50℃需要10min，它加热的效率是多少？

更新时间：2020/09/14 23:31:16 |

抱歉! 您未登录, 不能查看答案和解析点击登录

【推荐1】如下表所示为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：

（1）仅有开关S1闭合时，电烤箱处于什么挡位？S1，S2都闭合时，电烤箱处于什么挡位？
（2）电路中R1，R2的阻值是多少？
（3）低温挡时的电路电流是多少？低温挡时R1工作的功率是多少？

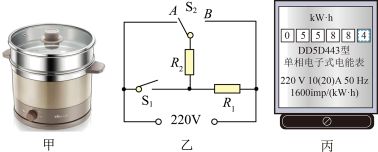

【推荐2】如图甲所示为一款多功能家用电煮锅及其简化电路图，其中开关S2可以断开、接A、接B，R1和R2都是用于加热的纯电阻，阻值均为40Ω，（R1和R2的电阻值不随温度变化而变化），通过不同连接方式可实现高、中、低挡。
（1）当电煮锅处于低温挡时S1、S2如何连接?并简要分析；
（2）求电煮锅正常工作时中温挡的功率；
（3）小明同学将其调到高温挡并单独接到如图乙的电能表下方，让其工作15min后发现电能表的读数变为055889，则此时电路中的实际电压为多少？

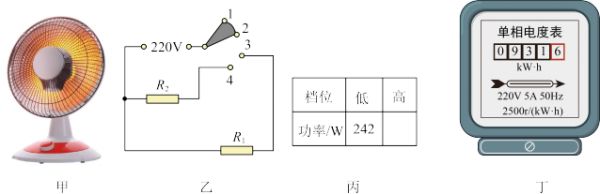

【推荐3】图甲为小王家的小太阳取暖器，其内部电路如图乙，（当开关接1、2时为断路）电阻R2=80Ω，铭牌上的挡位信息如图丙（部分数字已磨损掉），小王家的电能表如图丁所示。求：
（1）R1的阻值；
（2）高温挡的功率；
（3）小王断开家里其它用电器，用小太阳取暖器的低温挡取暖时，发现取暖器工作6min，电能表转盘转50圈，则此时取暖器的实际功率是多少？
