12伏无抽头ZVS感应加热制作及详细介绍

电磁感应加热，简称感应加热，是加热导体（主要是铁）材料的一种方法。它主要用于金属热加工、热处理、焊接和熔化。

感应加热是利用电磁感应的方法使被加热的材料的内部产生电流，依靠这些涡流的能量达到加热目的。感应加热系统的基本组成包括感应线圈，交流电源（脉冲直流）。当感应线圈中通过一定频率的交流电时，在其内外将产生与电流变化频率相同的交变磁场。金属工件放入感应圈内，在磁场作用下，工件内就会产生与感应圈频率相同而方向相反的感应电流。由于感应电流沿工件表面形成封闭回路，称为涡流。此涡流将电能变成热能，将工件迅速加热。

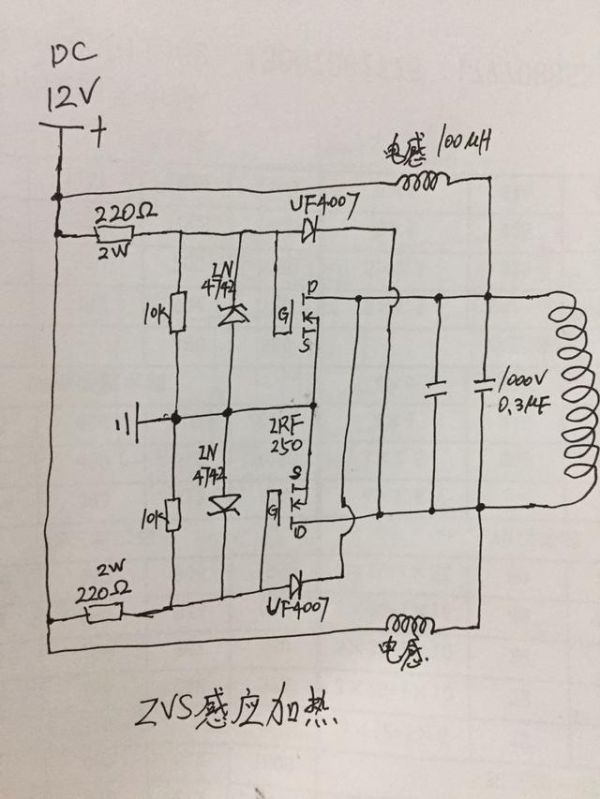

原理图

电路图（连接图）

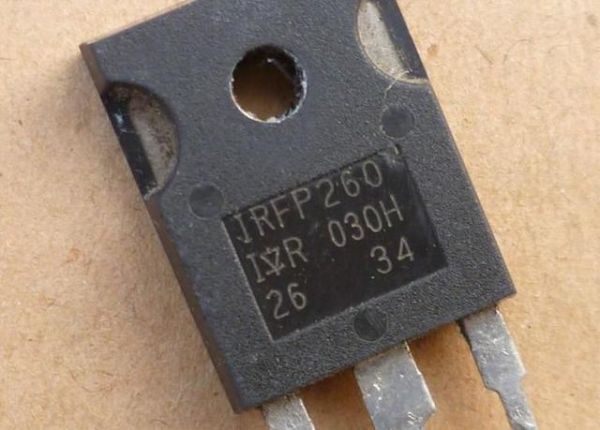

场效应管：字面朝上，管脚向下，从左往右栅极（g）,漏极（d）,原级（s）。工作中发热量大要加散热片及风扇

场效应管（MOS管）

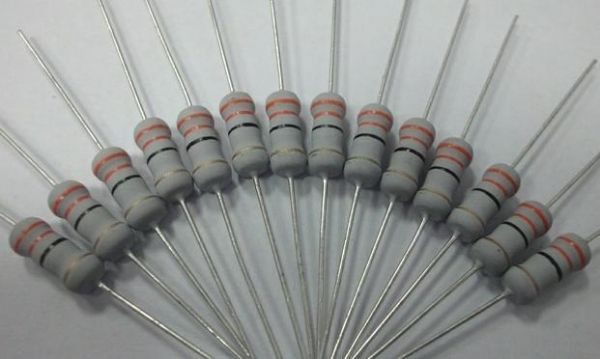

电阻：导体对电流阻碍作用。本电路应选2W的（220-470）

电阻

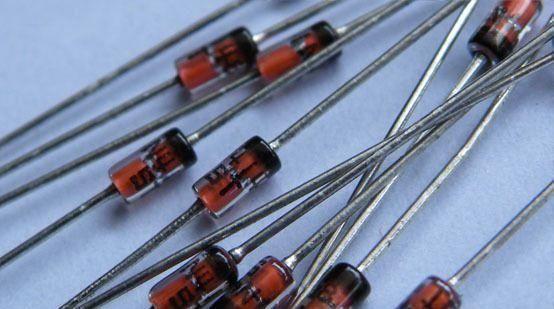

稳压二极管：又叫齐纳二极管。利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的稳压作用的二极管。本电路用12V稳压管（IN4742）

稳压二极管

电容：用C表示。装电的容器，也是通交流隔直流元件。本电路用MKPH电容（630V-1200V）

MKPH电容

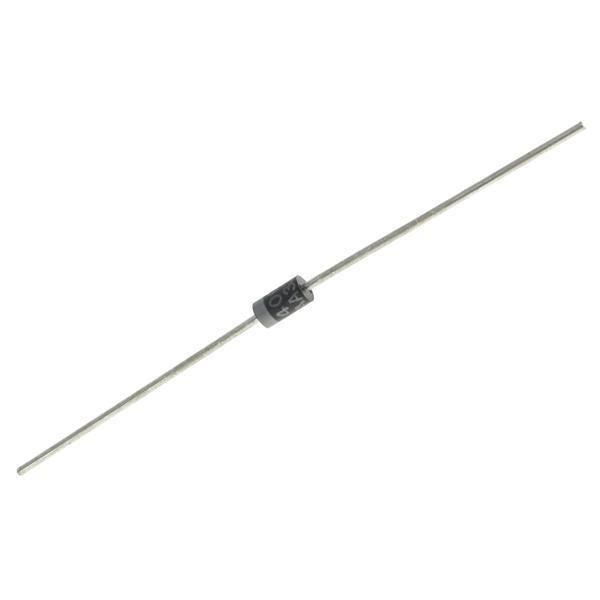

二极管:UF4007为快恢复二极管，也是高频整流二极管

UF4007二极管

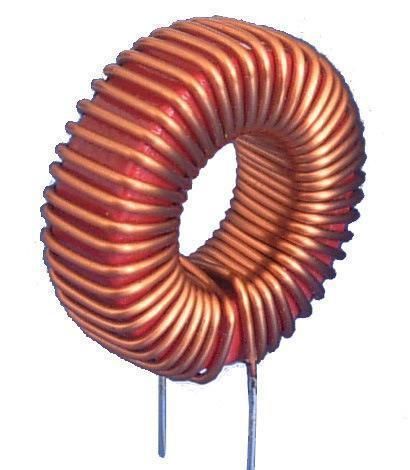

电感器：是能够把电能转化为磁能而存储起来的元件。电感是闭合回路的一种属性，当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。100ah（用1.5平方线绕30圈）

电感器

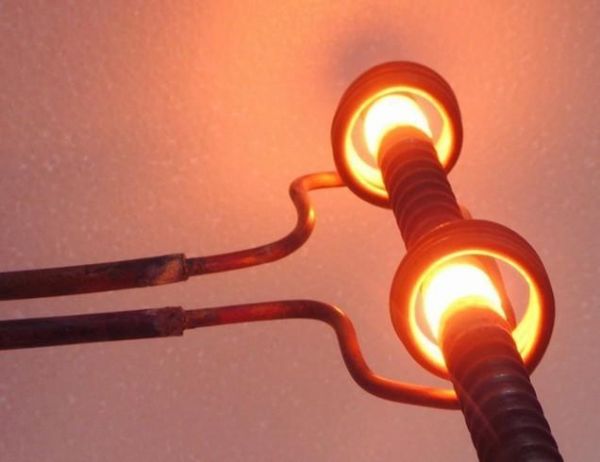

感应线圈：用铜管或铜丝（10平方）绕10圈，线圈内径（40MM）.改变线圈形状还可以做成小电磁炉。

安全第一，小心制作
