多种220v感应加热电路图解析

来源：泰然健康网时间：2025年08月12日 10:34

接下来，我们将深入探讨两种极具实用价值的高频加热变频电源。首先，图1展示了一种封口机专用的高频加热变频电源，其输出频率高达200kHz，输出功率为1W，主电路原理图清晰明了。
220v的交流电经过二极管和电容的滤波处理，转化为直流电压，这一电压随后作为全桥逆变电路的直流侧输入。该电路将直流电高效转换为200kHz的交流电。值得一提的是，第四代IGBT技术被巧妙地应用于软开关谐振式逆变电路中，使得开关频率能够达到400kHz以上，进一步优化了电路性能。变压器在此处发挥了变压和匹配负载与加热线圈的重要作用。加热线圈则采用多股漆包线精心绕制，形成了圆形空心结构。

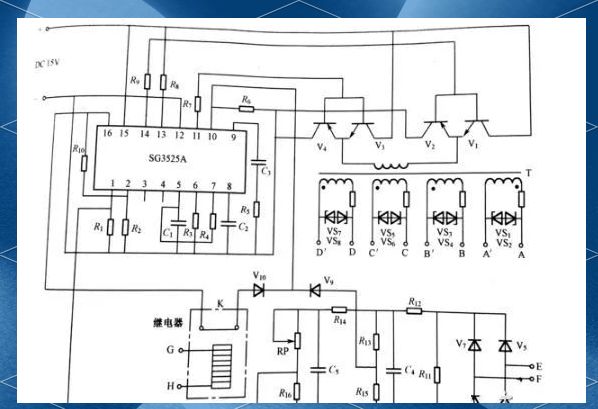

图2展示了驱动及保护电路的原理。在图1中，高频电流互感器TA负责对谐振电流进行实时采样。采样得到的电流信号经过图2中的快恢复二极管V5~V8的全桥整流、电容C4的滤波，以及电阻Rl3和R15的分压处理，最终通过二极管V9加到SG3525A的引脚10上，实现电流保护功能。同时，电容器C4滤波后的电流信号，再经过电容C5的进一步滤波、RP和R16的分压后，送至SG3525A的引脚l。通过调节电位器RP，可以灵活地调节输出功率和控制加热速度。值得一提的是，SG3525A作为PWM控制集成电路，其输出电流大于200mA，输出脉冲电流可达±500mA，能够直接驱动IGBT。此外，该电路还具备软启动功能，确保了电路的稳定性和安全性。

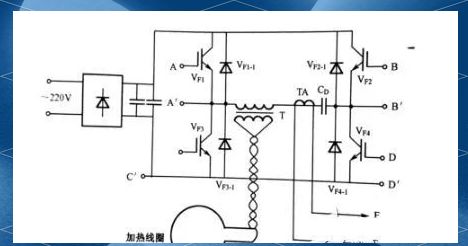

图1展示了封口机用高频加热变频电源的主电路原理图。在这一电路中，220v的交流电首先经过二极管和电容的滤波处理，被转化为直流电压。随后，这一直流电压被输入到全桥逆变电路中，经过高效转换，生成200kHz的交流电。值得一提的是，第四代IGBT技术被巧妙地应用于软开关谐振式逆变电路中，使得开关频率能够达到400kHz以上，从而进一步优化了电路的性能。此外，变压器在此处发挥了至关重要的作用，它不仅进行变压，还负责匹配负载与加热线圈。而加热线圈则采用多股漆包线精心绕制，形成了高效的圆形空心结构。

图2展示了驱动及保护电路的原理图。整机采用自然冷却方式，为降低空载时的功耗，系统中增设了一个检测被加热件是否经过加热线圈的电路。在无被加热件通过加热线圈时，继电器K的常闭触点会闭合，使得SG3525A引脚16输出的5V电压加至引脚10，从而关闭PWM锁存器，主电路输出亦随之关闭。然而，一旦被加热件穿过加热线圈，检测电路便会输出信号，打开继电器K的常闭触点，进而导致SG3525A引脚16的5V电压无法加至引脚10，PWM锁存器解锁，系统进入加热状态。

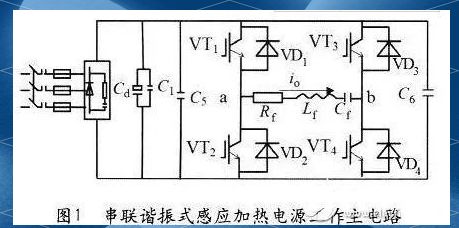

图3则呈现了另一种高频加热变频电源的实例——金属针布高频感应加热变频电源的原理图。其主电路采用二极管整流串联谐振式1GBT逆变电路，该电路的特点是软开关工作状态，其工作原理详见本站相关文章。

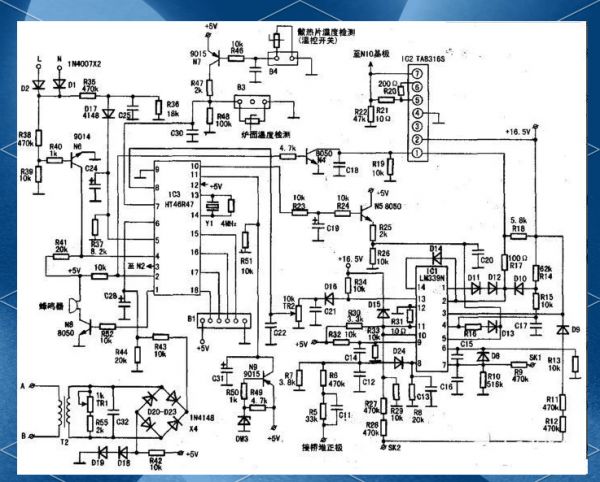

交流220V电压经过D1、D2整流后，分为两路处理。一路电压经过R38、R39分压取样，然后通过RL40送到N6（9014）的基极，使N6导通，进而使得HT46R47（IC3）的④脚呈现低电平。当电源电压低于预设值时，N6会截止，导致HT46R47的④脚变为高电平，并停止输出脉冲信号。

另一路电压则经过K35、R36分压取样，并经D17隔离后，送到HT46R47的⑤脚。当电源电压高于设定值时，HT46R47的⑩脚将停止输出脉冲信号。

同时，加热线圈L的SK2端（即N10集电极）电压经过R27、R28、R29分压取样后，直接送至LM339N的⑩脚（作为比较器的反相输入端）。与此同时，+5V电压经过R30、R31分压取样后，送至LM339N的11脚（作为比较器的同相输入端）。一旦N10集电极的电压超过设定值（通常约为1150V），LM339N⑩脚的电压将高于11脚，导致LM339N的13脚输出低电平。这样，HT46R47的⑧脚无法获得正常的电压信号，进而使其⑩脚停止输出脉冲信号，从而实现对N10的有效保护，防止其因过电压而被击穿损坏。

220V感应加热电路图详解

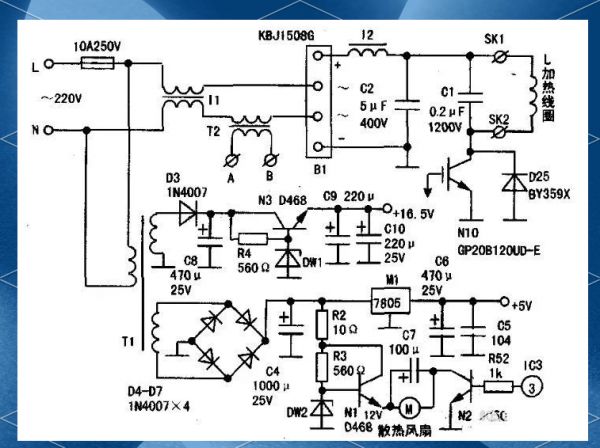

该感应加热电路的核心组件包括加热线圈L、谐振电容C1（2μF/1200V）、门控管N10（GP20B120UD-E）以及阻尼二极管D25（BY359X）。其工作原理可概括为：在门控管N10导通瞬间，加热线圈L中的电流会急剧上升；而当门控管截止时，L中储存的电能会向谐振电容C1充电，随后C1再向加热线圈放电。这一过程不断重复，导致C1与L产生并联谐振，从而在L周围形成高频电磁场。该电磁场作用于电磁炉灶面上的铁锅，引发强烈的涡流，进而转化为热量，实现对食物的高效加热。

经过电源变压器T1的降压作用，交流220V电源电压被转换为16.5V、12V和5V的直流电压，以满足不同负载的需求。

220v感应加热电路图（四）

在电路中，C1、C2、C3、L1以及电源变压器T1的次级（左侧）共同构成了一个串联谐振回路。由于变压器次级存在漏感，同时回路走线也具有分布电感，因此实际谐振频率会略低于仅通过C1-C3容量与L1电感量计算得出的结果。在图中，L1的实际值为1uH，但考虑到漏感和分布电感的影响，我们将其等效为1.3uH。基于这些参数，该电路的谐振频率设定为56.5KHz。

高频方波激励信号从逆变桥输出后，通过J2-1接入电路，首先经过隔直电容C4的滤波，再经由单刀双掷开关S1的控制，进入电源变压器T1的初级。随后，电流经过1:100电流互感器的变换，从J2-2回流至逆变桥，形成一个完整的回路。值得注意的是，C4在此处仅作为隔直电容使用，不参与谐振过程，因此需选用容量足够大、无感且无极性的电容来确保其有效性。在本例中，我们采用了CDE无感吸收电容，并五只并联以降低发热量，容量为1.7uF，耐压值为400V。
