电化学阻抗谱技术：锂离子电池健康状态监测的新篇章

电化学阻抗谱技术：锂离子电池健康状态监测的新篇章

通讯单位：School of Electrical Engineering, Weihai Innovation Research Institute, Qingdao University, Qingdao 266000, China

【研究背景】

锂离子电池（LIBs），作为清洁能源的首选电源，凭借其高能量密度和小尺寸，在多个领域均有着广泛的应用。然而，随着锂离子电池应用范围和规模的不断扩大，实时且精确地监测其健康状态显得愈发重要。传统的基于电压和电流的监测方法，由于无法深入反映电池内部的复杂机制，其监测精度受到了极大的限制。幸运的是，随着电化学阻抗谱（EIS）技术的飞速发展，现在能够实现对锂离子电池健康状态的快速且准确在线估计。EIS技术通过测量电池在宽频率范围内的阻抗，为反映电池内部的老化状态提供了可能。

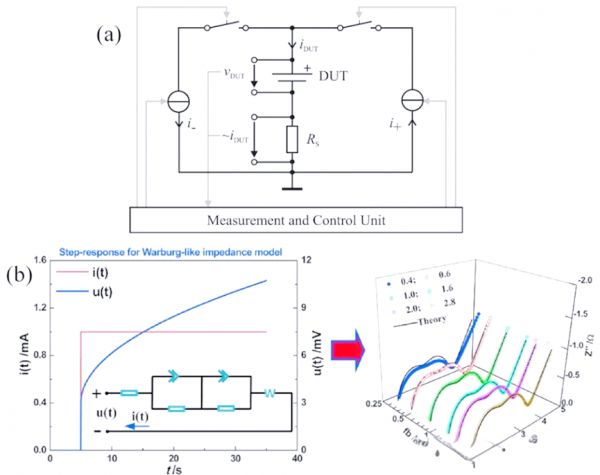

展示了新型单细胞测试仪的基本结构，该仪器专门为锂离子电池的电化学阻抗谱（EIS）测试而设计。它包含几个核心组件，使得电池的充电、放电以及阻抗测量得以精准控制。通过两个可控电流源进行电池充放电操作，同时，一个分流电阻RS被用于电流的精确测量。此配置确保了测试仪能够细致地监测电池在各个频率下的阻抗变化。此外，等效电路模型（ECM）在理解和剖析电池行为方面发挥着至关重要的作用。
1中，可能展示了一个或多个等效电路模型。这些模型通过模拟电池的电化学过程，能够预测电池在不同工作状态下的阻抗特性。等效电路中，电阻和电容元件被用来代表电池的内部电阻、电荷传递反应、双电层效应以及潜在的扩散过程。

通过将小幅度的正弦波形电压或电流信号施加到电池上，并测量其响应，我们可以得到相应的阻抗频谱。这个频谱显示了电池阻抗随频率如何变化。通常，阻抗频谱包括实部和虚部，以及相位角。这些信息对于分析电池的电化学状态至关重要，例如电极材料的活性、电解液的导电性，以及电池内部的界面稳定性等。
1中介绍的新型单细胞测试仪，为评估锂离子电池的健康状况提供了尖端手段。通过融合等效电路模型与阻抗频谱分析，我们能更深入地剖析电池的内部运作机理，进而为电池管理系统（BMS）的优化提供关键数据支撑。

其中DUT通过两个受控电流源进行充电与放电，而电流的测量则是借助分流电阻器RS来实现的。此外，图1（b）还描绘了等效电路模型及其对应的阻抗频谱，为我们深入剖析电池内部运作提供了有力工具。近年来，EIS快速测量技术取得了显著进展，这些进步主要归功于干扰信号类型的多样化研究。相关的主要研究成果已汇总于表格中。

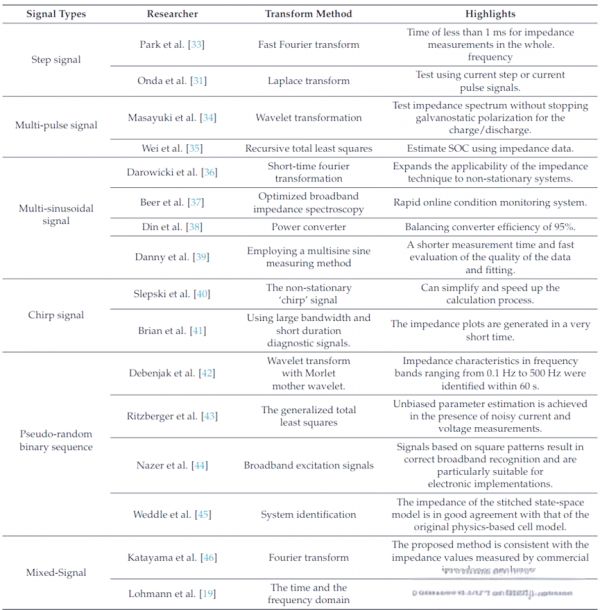

表1：电化学阻抗谱采集技术总结

在探讨新型单细胞测试仪及其等效电路模型的过程中，我们不可避免地要关注到电化学阻抗谱的采集技术。这一技术为深入了解电池内部运作提供了关键信息。近年来，随着干扰信号类型的多样化研究，EIS快速测量技术取得了显著进展。这些进步不仅推动了电池测试领域的发展，更为我们的日常生活带来了诸多便利。接下来，我们将详细探讨这些进展及其在电池测试中的应用。

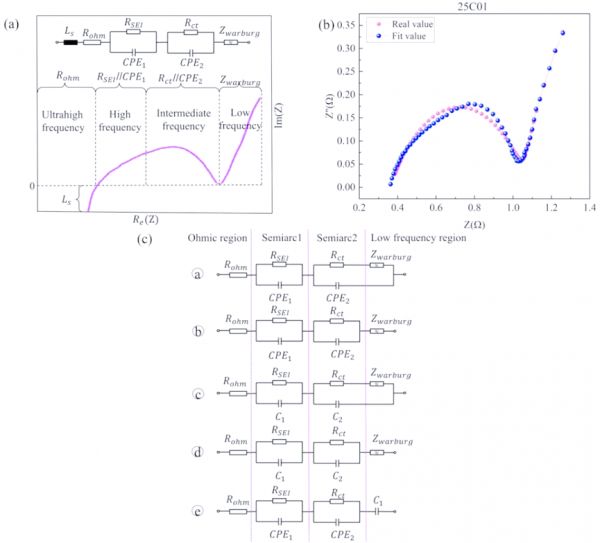

其中，（a）部分描绘了如何通过一个等效电路来表征电池的电化学特性。这个电路通常包含电阻和电容元件，它们分别模拟电池的内部电阻、电荷传递反应、双电层效应以及潜在的扩散过程。在锂离子电池的等效电路中，电阻主要代表电池的欧姆电阻，而电容元件则体现电池电解液和电极界面的电容特性。

（b）部分则展示了阻抗数据的拟合曲线。这些曲线是通过将实验测量的阻抗数据与等效电路模型进行对比，从而得到最佳拟合结果。拟合曲线的分析有助于验证等效电路模型的准确性，同时还可以用于提取电池的关键参数，例如电荷传递阻抗和扩散阻抗。

（c）部分则呈现了不同的等效电路图，这些电路图反映了不同研究者或不同电池系统可能采用的多样化建模方法。每个电路图都试图以独特的方式捕捉电池的电化学行为，这可能包括不同的电阻和电容元件的组合，以及潜在的Warburg阻抗，后者专门用于模拟电池的扩散过程。这些不同的模型往往基于电池的特定化学组成、结构或老化状态。
图2为锂离子电池的等效电路模型提供了全面的解析，揭示了如何运用这些模型来深入剖析和预估电池的健康状况。借助这些精细的模型，研究者和工程师能更透彻地洞悉电池的运作机理，进而设计出更为高效的电池管理策略。

图2展示了锂离子电池等效电路的多个方面，包括安装等效电路、阻抗拟合曲线以及不同的等效电路图。这些图表为深入理解电池性能提供了宝贵的参考。
3图展示了基于固体电解质界面（SEI）电阻的锂离子电池状态健康（SOH）估计的原理。该图通过监测SEI电阻的变化来评估电池的健康状况，从而为电池老化提供了一种有效的评估方法。SEI电阻是电池老化过程中的一个重要指标，随着电池使用时间的增长，SEI层可能会逐渐变化，导致电阻值上升。在图中，电化学阻抗谱（EIS）技术被用于收集阻抗数据，这些数据进一步被用于拟合一个包含SEI电阻的等效电路模型。通过该模型，可以精确提取SEI电阻的值，进而计算出电池的SOH。这个过程不仅涉及从EIS数据中提取关键特征参数，还需要将这些参数与电池的初始和当前容量进行关联，以准确判断电池相对于其原始状态的健康程度。
4的示意图可能还包括了EIS曲线，这些曲线清晰地展示了SEI电阻随时间推移的变化情况，为电池老化提供了直观的证据。借助这种方法，电池管理系统（BMS）能够更精准地监控和预测电池的寿命与性能，为电池的维护与替换决策提供关键支持。

本文旨在全面综述电化学阻抗谱（EIS）在锂离子电池（LIBs）健康状态（SOH）快速准确估计方面的最新进展。随着锂离子电池在各个领域的广泛应用，实时监测其健康状态显得愈发重要。传统监测方法虽依赖电压和电流检测，却难以反映电池内部老化机制，因而监测精度受限。

EIS技术通过在宽频率范围内测量电池阻抗，从而反映电池内部的老化状态。它能够捕捉到电池内部的电化学变化，如电极材料退化、电解液老化以及SEI层的形成，因此能提供比传统方法更准确的电池健康状态信息。

本文进一步探讨了基于EIS的SOH估计技术，包括等效电路模型（ECM）方法和数据驱动方法。ECM方法通过拟合EIS数据到物理模型来估计SOH，而数据驱动方法则利用机器学习算法从EIS数据中提取特征并预测SOH。这两种方法各有优劣势，ECM方法提供物理上可解释的结果，但可能需复杂模型和计算；数据驱动方法能处理大量数据并快速预测SOH，但可能缺乏物理解释能力。

此外，文章还强调了EIS测量技术的迅速进步，如基于傅里叶变换和拉普拉斯变换的快速获取阻抗谱的新方法，它们显著减少了测量时间。然而，这些技术在实际应用中仍面临如数据稳定性和在线测量可行性等挑战。

最后，作者展望了EIS在锂离子电池SOH监测中的应用前景，并指出了未来研究的方向，包括提升模型准确性和鲁棒性、降低计算复杂度等。文章强调了结合ECM和机器学习方法的潜力，以实现更准确的SOH预测并提升电池管理系统的性能。
EIS技术在电池健康管理中的应用潜力日益凸显。随着该技术的持续进步，我们有理由期待，未来将涌现出更多创新的解决方案，从而进一步提升电池的性能并确保其使用安全。
