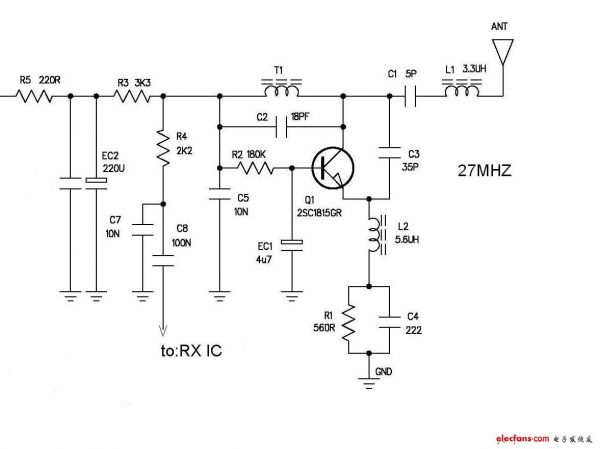

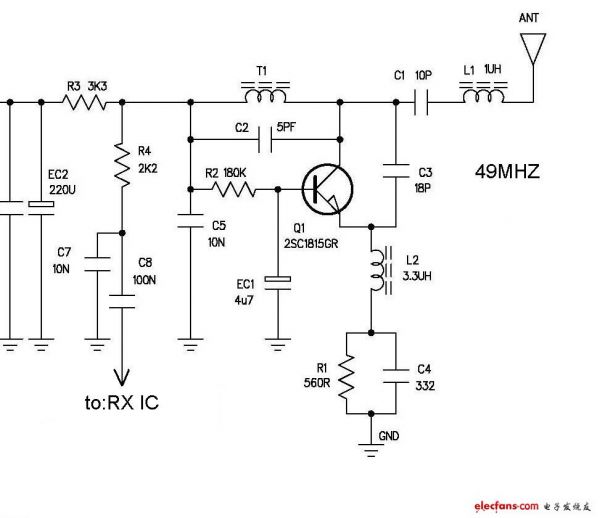

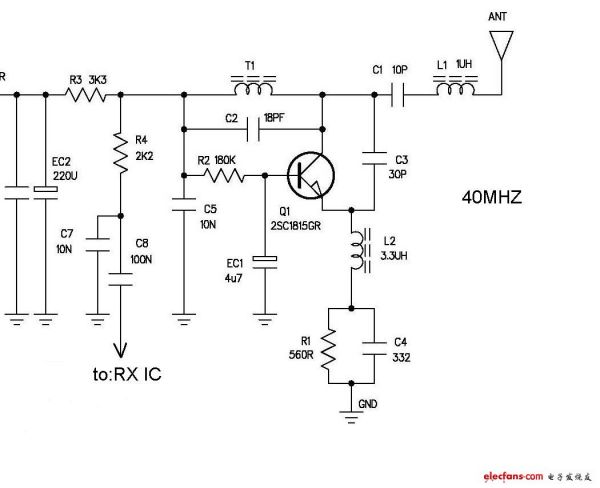

玩具常用RF接收电路设计(3张高频部分)

来源：泰然健康网时间：2026年03月15日 14:05

摘要： 超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。应根据实际情况二者兼顾。

超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
